金屬3D打印模具-嫁接打印工藝講解

2023-12-14 16:24:06

0次

嫁接打印是3D打印模具常用工藝，部分新用戶對于嫁接打印的材質選擇、壽命及熱處理等存在疑問，本文整理出用戶常問的一些問題分享給大家參考：

金屬3D打印模具

3D打印模具鋼材料牌號

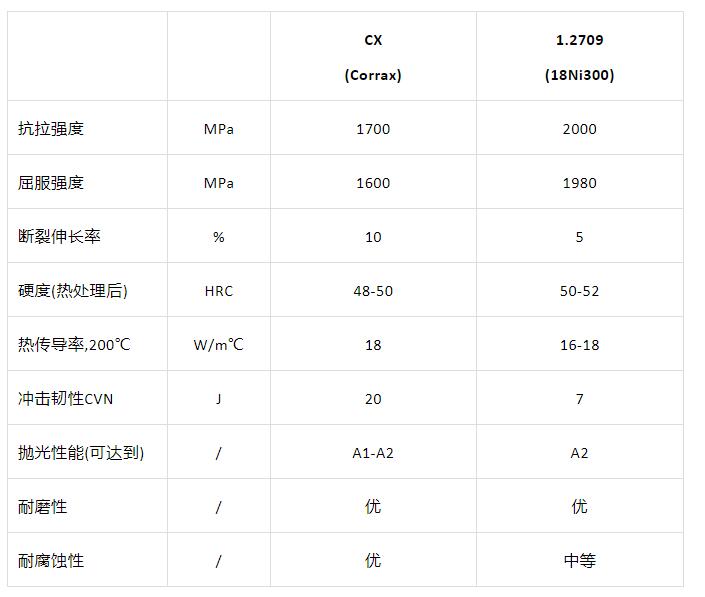

SLM金屬3D打印是通過激光將金屬粉末熔融成型的技術，使用的鋼材并非是傳統的模具鋼材。目前國內注塑/壓鑄模具常使用的3D打印模具鋼粉末包含CX(也叫Corrax/Anco-x)和1.2709(也叫MS1/18Ni300)，其中CX主要用于注塑模具對應S136，1.2709可用于注塑和壓鑄模具，對應H13。CX和1.2709材料性能見下表：

嫁接打印時基座材質選擇

-CX具備良好的拋光性能和防腐蝕性能，考慮到結合強度和熱處理工藝，在打印CX不銹鋼時，通常使用S136(退火料)作為基座材料；

-1.2709材料性能近似H13，故在打印1.2709時通常使用H13/2344作為基座材料。

金屬3D打印模具

嫁接打印的強度/壽命分析

新用戶往往會擔心嫁接打印的強度問題，比如結合處是否會開裂滲水，整體壽命是否犧牲等。事實上嫁接打印當前已經是非常成熟的工藝，嫁接打印壽命與整體打印并無明顯差別。以凱奔三維為例，大約70%的模具會采用嫁接打印。

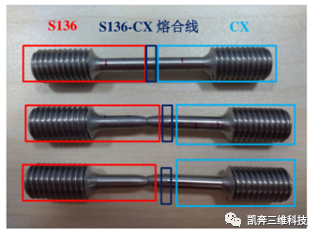

如果對3D打印模具鋼CX的力學性能進行研究，會發現CX的抗拉和屈服強度皆優于傳統S136，屬于高強度鋼的范疇。如下圖的拉伸試驗棒：左側為S136，右側為CX打印部分，在受拉力斷裂的部位都位于S136一側，而不在結合處或CX側，可知3D打印CX模具鋼抗拉強度要優于S136。

金屬3D打印模具

嫁接打印時底座的熱處理順序

關于嫁接的基座在開粗后是否先熱處理的問題，事實上基座先熱處理或者打印完成后整體熱處理都可行，可根據不同模具結構判斷。通常來說，基座后熱處理開裂的風險較低。

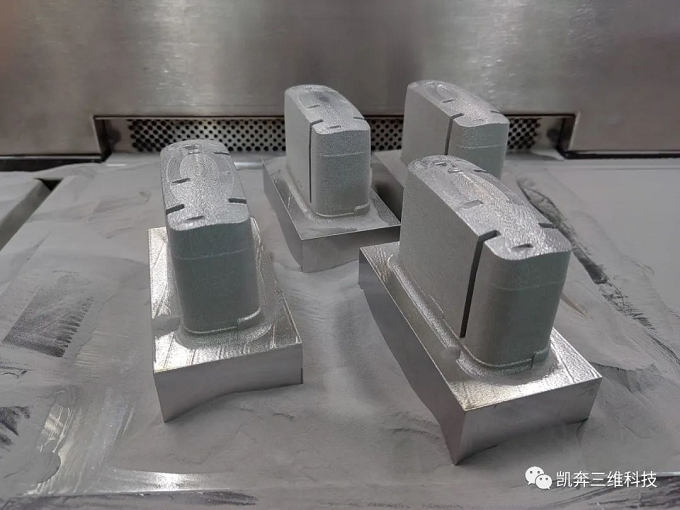

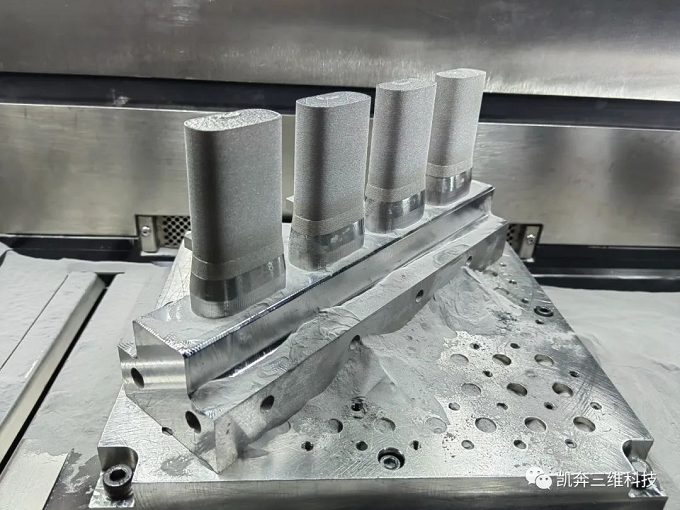

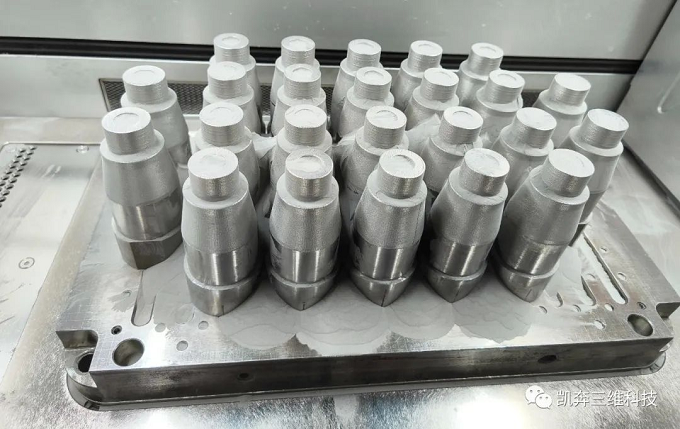

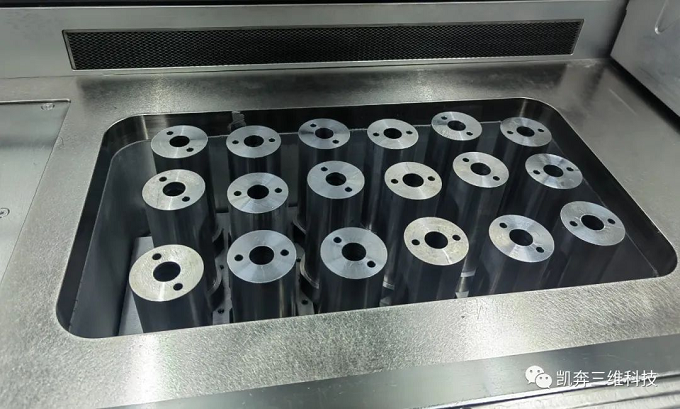

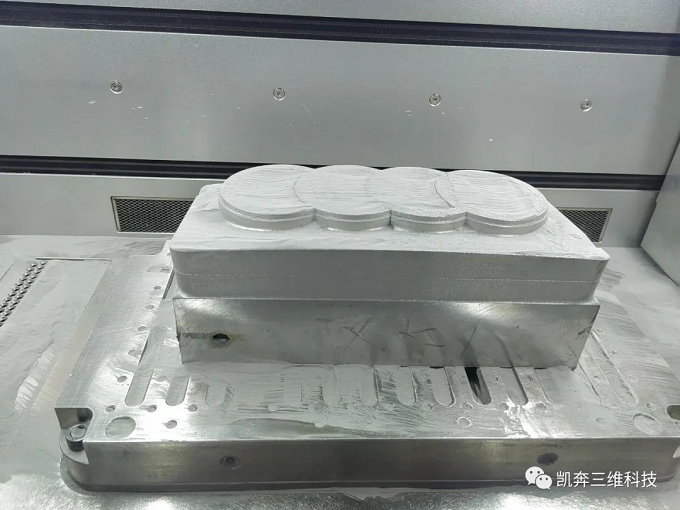

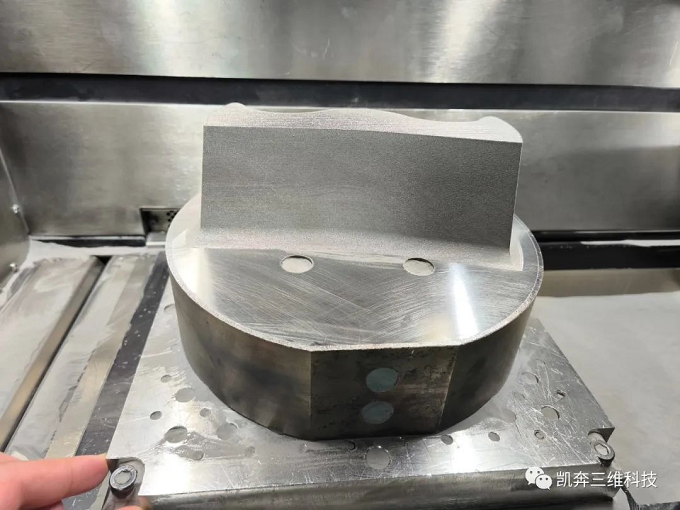

部分嫁接打印案例分享

更多模具3D打印應用問題，歡迎同我們聯絡。

文章作者：Spring吳，凱奔三維創始人/技術總監

金屬3D打印模具

■ 前偉創力增材制造應用研究帶頭人，14年工業3D打印應用經驗；

■ 華南理工大學金屬材料加工工程碩士，17年機械設計及加工制造工藝技術經驗；

■ 模具3D打印應用專家，主導過Nespresso,Sonos, Dyson, PMI, Jabra, Hallmark, Facebook等全球客戶的3D打印模具項目；

■ 主持偉創力3D打印模具隨型水路設計規范、工藝規范編制及應用推廣

凱奔三維是國內早推動3D打印模具應用的團隊之一，在模具3D打印應用技術和經驗方面處于國內領先水平，我們致力于幫助我國廣大模塑企業通過3D打印實現普遍的降本增效。
